1.Tên sản phẩm (Cáp cách điện khoáng):
Điện áp định mức 0. 6 / 1KV (Um =1. 2KV) Cáp MICC cách điện bằng khoáng chất
2. đặc điểm kỹ thuật (Cáp cách điện khoáng):
Loại trung quốc | Sự chỉ rõ | Số lõi | Điện áp định mức |
NTG-LA (NG-A / BTTLY) | 1. 5-6 mm² | 2-61 lõi | 0. 6 / 1kv |
1. 5-300 mm² | 1-5 lõi, | ||
400-630 mm² | 1 điểm |

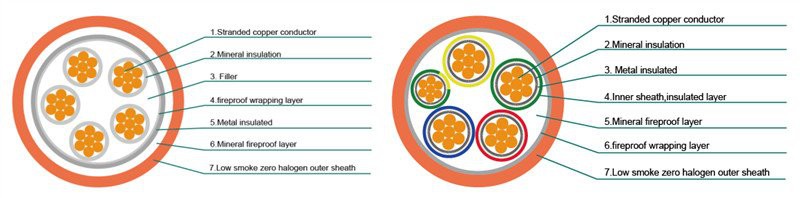

3. Bản vẽ của cáp MICC cách điện khoáng (Cáp cách điện khoáng):
4. tiêu chuẩn (Cáp cách điện khoáng):
1) GB ∕ T 12706. 1-2008 Cáp điện có cách điện ép đùn và các phụ kiện của chúng cho điện áp danh định từ １ kV (Um ＝ 1,2 kV) đến 35 kV (Um ＝ 40,5 kV) -Phần 1: Cáp cho điện áp danh định là 1KV (Um =1. 2KV) và 3KV (Um =3. 6kv).
2) Cáp cách điện bằng khoáng chất GB / T 13033 và các đầu cuối của chúng có điện áp danh định không quá 750V.
3) Thử nghiệm đối với cáp điện trong điều kiện cháy -- Tính toàn vẹn của mạch -- Phần 21: Quy trình và yêu cầu -- Cáp có điện áp danh định đến và bao gồm 0. 6 / 1kV.
4) BS 8491-2008 Phương pháp đánh giá tính toàn vẹn khi cháy của cáp điện có đường kính lớn để sử dụng làm thành phần cho hệ thống kiểm soát khói và nhiệt và một số hệ thống an toàn cháy nổ đang hoạt động khác.
5) Phương pháp thử nghiệm BS 6387 về khả năng chống cháy đối với cáp cần thiết để duy trì tính toàn vẹn của mạch trong điều kiện cháy.
5. chống cháy (Cáp cách điện khoáng):
Tiếp tục cung cấp năng lượng trong 180 phút dưới ngọn lửa 950 độ mà không có sự cố (C).
Ở 650 độ, sau 15 phút, chịu được 15 phút phun nước mà không bị vỡ (W).
Dưới ngọn lửa 950 độ, chịu được 15 phút rung động bộ gõ mà không bị vỡ (Z).
6. nơi có thể áp dụng (Cáp cách điện khoáng):
1） Hệ thống và thiết bị chống cháy nổ, các khu vực nguy hiểm cháy nổ.
Nhà máy lọc dầu, khí đốt tự nhiên, nhà máy điện hạt nhân, dàn khoan dầu ngoài khơi, hệ thống chưng cất rượu, công nghiệp dược phẩm, công nghiệp quân sự, công nghiệp hóa chất, trạm nén và truyền tải khí, khai thác mỏ, giấy, công nghiệp hóa dầu, sơn và bột màu.
2） Cơ sở vật chất đòi hỏi cao.
Tàu điện ngầm, đường hầm, tòa nhà cao tầng, Quảng trường ngầm, Nhà kho dưới lòng đất, Nơi dưới lòng đất, Khách sạn khách sạn, ngân hàng, Tòa nhà bưu chính viễn thông, cửa hàng bách hóa, Kho, Nơi giải trí công cộng, Tòa nhà điều hành điện, Tòa nhà viễn thông, Bệnh viện, trường học, Tổ chức, nhà ga sân bay, nhà ga, bến cảng, thư viện, bảo tàng, tòa nhà triển lãm, đài tưởng niệm quốc gia, tòa nhà lịch sử, v.v.
7. Thông số cáp (Cáp cách điện khoáng):
Smê man | Mặt cắt ngang | Số lượng dây | Đường kính dây dẫn | Độ dày của lớp cách nhiệt | Độ dày của vỏ ngoài | Đường kính tổng thể | Trọng lượng cáp | Điện trở dây dẫn ở 20 độ |
Lõi x mm² | (mm²) | mm | (mm) | (mm) | (mm) | (kg / km) | (/ km) | |
1 x 1.5 | 1.5 | 7 | 1.56 | 0.7 | 1.4 | 8 | 63 | 12.1 |
1 x 2.5 | 2.5 | 7 | 2.01 | 0.7 | 1.4 | 9 | 77 | 7.41 |
1 x 4 | 4 | 7 | 2.55 | 0.7 | 1.4 | 9 | 97 | 4.61 |
1 x 6 | 6 | 7 | 3.12 | 0.7 | 1.4 | 10 | 121 | 3.08 |
1 x 10 | 10 | 6 | 3.70 | 0.7 | 1.4 | 11 | 169 | 1.83 |
1 x 16 | 16 | 6 | 4.65 | 0.7 | 1.4 | 11 | 222 | 1.15 |
1 x 25 | 25 | 6 | 5.84 | 0.9 | 1.4 | 13 | 322 | 0.727 |
1 x 35 | 35 | 6 | 6.89 | 0.9 | 1.4 | 15 | 419 | 0.524 |
1 x 50 | 50 | 6 | 7.96 | 1.0 | 1.4 | 16 | 542 | 0.387 |
1 x 70 | 70 | 12 | 9.65 | 1.1 | 1.4 | 18 | 758 | 0.268 |
1 x 95 | 95 | 15 | 11.30 | 1.1 | 1.5 | 20 | 1,019 | 0.193 |
1 x 120 | 120 | 18 | 12.85 | 1.2 | 1.5 | 21 | 1,261 | 0.153 |
1 x 150 | 150 | 18 | 14.10 | 1.4 | 1.6 | 23 | 1,545 | 0.124 |
1 x 185 | 185 | 30 | 15.95 | 1.6 | 1.6 | 25 | 1,913 | 0.0991 |
1 x 240 | 240 | 34 | 18.35 | 1.7 | 1.7 | 28 | 2,477 | 0.0754 |
1 x 300 | 300 | 34 | 20.40 | 1.8 | 1.8 | 31 | 3,071 | 0.0601 |
1 x 400 | 400 | 53 | 23.25 | 2.0 | 1.9 | 34 | 3,881 | 0.047 |
1 x 500 | 500 | 53 | 26.50 | 2.2 | 2.0 | 38 | 4,940 | 0.0366 |
1 x 630 | 630 | 53 | 29.95 | 2.4 | 2.2 | 42 | 6,332 | 0.0283 |
1 x 800 | 800 | 53 | 33.90 | 2.6 | 2.3 | 47 | 8,035 | 0.0221 |
1 x 1,000 | 1,000 | 53 | 39.80 | 2.8 | 2.4 | 53 | 10,107 | 0.0176 |
8. đóng gói: Thùng phuy gỗ xuất khẩu (Cáp cách điện khoáng):
