Cáp công nghiệp

Biết những điều cơ bản của bạn
Có hàng trăm và thậm chí hàng nghìn lựa chọn về cáp công nghiệp, vì vậy, việc hiểu ngay từ đầu chính xác những yêu cầu cần thiết về cáp có thể giúp quá trình chọn cáp phù hợp trở thành một quá trình dễ dàng.

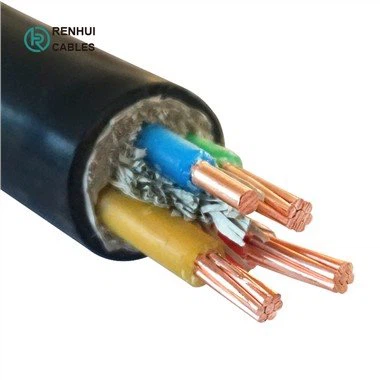

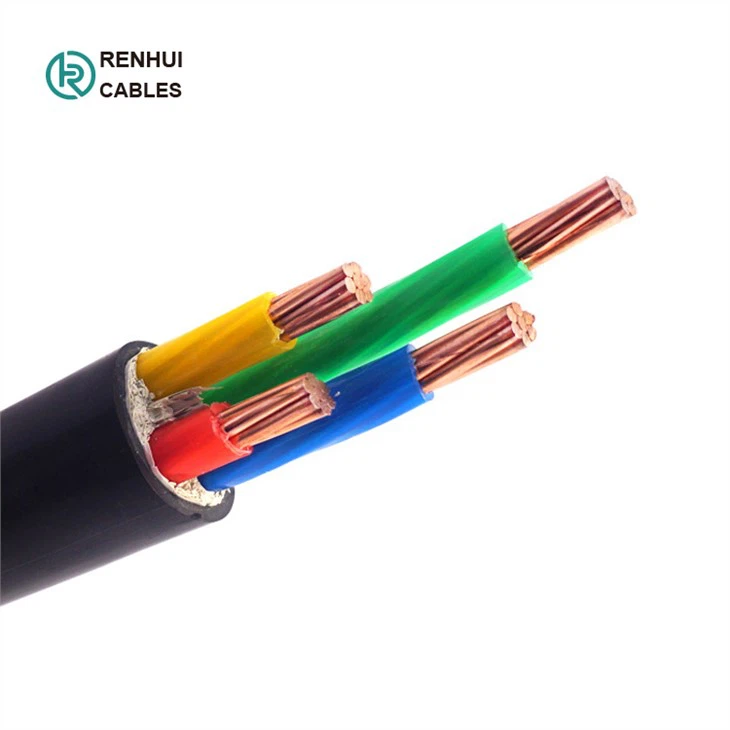

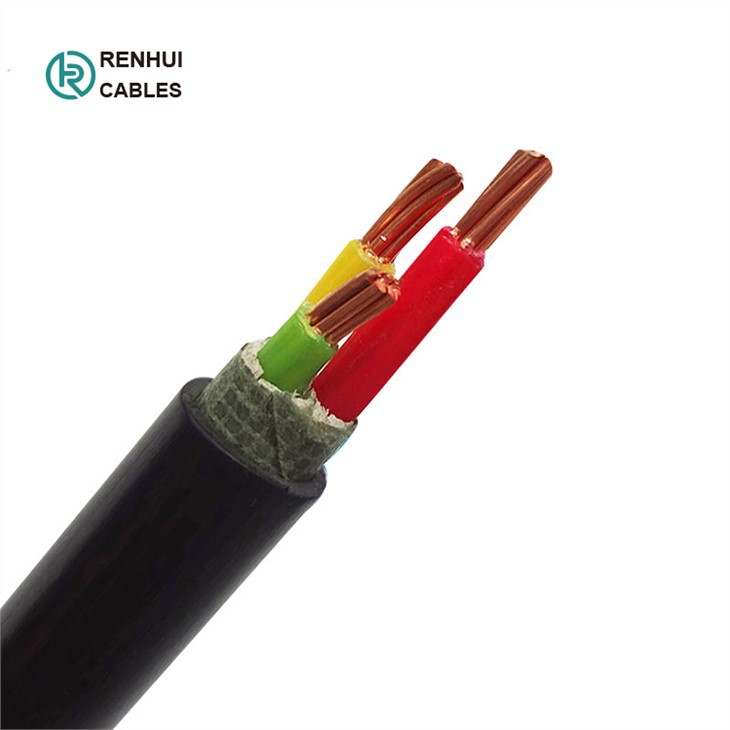

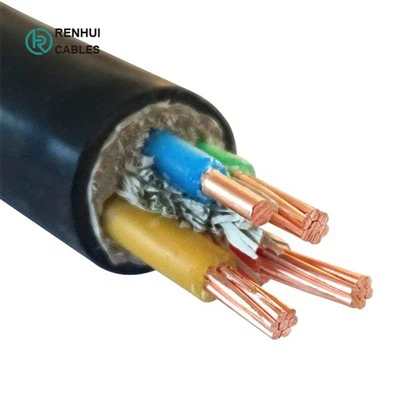

Một cáp công nghiệp điển hình được cấu tạo từ năm thành phần cơ bản, trong đó có bốn thành phần chính và một thành phần phụ:
Dây dẫn;
Cách nhiệt sơ cấp;
Máy phân tách;
Áo khoác;
Chất độn (không có trong tất cả các loại cáp công nghiệp).

Trong một số trường hợp, chất độn là cần thiết để đáp ứng nhu cầu của một môi trường cụ thể; ở những người khác thì không. Cũng cần lưu ý rằng đối với một số yêu cầu, cáp công nghiệp cũng có thể bao gồm lớp vỏ bên trong và một số loại tấm chắn.

Mảnh và bộ phận
Phân tích bốn thành phần chính từ trong ra ngoài, hãy bắt đầu với dây dẫn. Tiêu chuẩn công nghiệp được lựa chọn cho nguyên liệu thô dây dẫn là đồng. Đồng bị mắc kẹt thay vì đồng nguyên khối được sử dụng để tăng tính linh hoạt và độ bền của cáp.

Đồng bị mắc kẹt được thiết kế để chịu được sự uốn cong, thậm chí chịu được số chu kỳ uốn lên đến hàng triệu. Mặc dù điều này có vẻ cực đoan, nhưng một chuyến viếng thăm một nhà máy lắp ráp ô tô để xem hoạt động chế tạo robot của nó cho thấy nhu cầu chung về cáp có độ uốn cao trong môi trường công nghiệp.

Thông thường, dây dẫn đồng được phủ để giảm thiểu sự ăn mòn. Đồng trần bị oxy hóa nhưng phủ nó bằng kim loại không dễ bị oxy hóa và ăn mòn sẽ kéo dài tuổi thọ của cáp công nghiệp. Vật liệu thường được sử dụng để phủ đồng là thiếc hoặc chì hoặc kết hợp cả hai. Thiếc là loại phổ biến nhất và rẻ nhất. Với việc toàn bộ ngành công nghiệp cáp đang có cái nhìn quan trọng về chì và với việc một số nhà sản xuất chào hàng các sản phẩm không chứa chì, thiếc có thể vẫn là vật liệu phủ phổ biến nhất.

Một lý do khác khiến đồng là “vua” là vì nó có thể hoạt động tối ưu với nhiều loại lớp phủ khác, bao gồm niken và bạc, hoạt động tốt ở nhiệt độ cực cao mà không bị xỉn màu.

Lớp cách điện chính của cáp công nghiệp cần phải là thước đo hoặc độ dày phù hợp với yêu cầu về khả năng chịu nhiệt. Một số môi trường nhà máy đặt ra những thách thức đối với hiệu suất của cáp do nhiệt độ khắc nghiệt, nghĩa là cáp công nghiệp cần phải đủ bền để chịu được nhiệt độ cao, thậm chí đôi khi còn không thấm xỉ hàn.

Dải phân cách và áo khoác
Chuyển sang thành phần tiếp theo: dấu phân cách. Để tạo điều kiện dễ dàng xử lý và đùn dây dẫn ra khỏi vỏ cáp, cáp công nghiệp sử dụng một số dạng dải phân cách. Có vô số vật liệu để sử dụng: lớp phủ bôi trơn được thiết kế cho mục đích và ứng dụng cụ thể; một màng mỏng bột talc (một kỹ thuật thường được sử dụng ở Châu Âu); hoặc, một lớp giấy mỏng.

Việc sử dụng dải phân cách mang lại lợi ích cho cả nhà sản xuất cáp và người dùng cuối, dựa trên mức tiết kiệm được nhờ giảm chi phí lao động và sản xuất được chuyển cho người dùng cuối. Bởi vì thiết bị phân tách giúp dễ dàng xử lý, tiết kiệm chi phí lao động cũng được thực hiện ở cấp độ lắp đặt.

Giữ tất cả tại chỗ
Cuối cùng nhưng không kém phần quan trọng là vỏ cáp. Đôi khi được gọi là "áo khoác ngoài", vật liệu này giữ tất cả các thành phần khác tại chỗ và bảo vệ chúng khỏi các mối đe dọa bên ngoài như nhiệt, hóa chất, bắn nước, tia UV, mài mòn cơ học và các chấn thương khác.

Để phù hợp với các thành phần khác tạo nên cáp, có rất nhiều lựa chọn khi chọn nguyên liệu thô của vỏ cáp. PVC và polyurethane (PUR) là hai trong số những lựa chọn phổ biến nhất, nhưng các lựa chọn khác bao gồm chất đàn hồi nhựa nhiệt dẻo (TPE), cao su butyl và cao su tổng hợp.

Che chắn chỉ trong trường hợp
Một thách thức khác mà cáp công nghiệp có thể gặp phải là nhiễu điện từ (EMI). Khó khăn này càng tăng lên trong môi trường nhà máy, nơi có nhiều máy móc và quy trình sản xuất được tự động hóa cao. Ô nhiễm điện có thể xuyên qua dây cáp và gây nhiễu do làm hỏng đường truyền tín hiệu và làm gián đoạn dòng điện.

Nếu cáp đang sử dụng lớp vỏ bên trong như một phần của thiết kế thì nó có thể được bọc bằng lá chắn bằng giấy bạc để cung cấp khả năng che chắn 360-độ. Tấm chắn bằng băng giấy bạc bảo vệ dây dẫn khỏi EMI ở những nơi có thể có khe hở trên tấm chắn bện. Nhưng do tính chất mỏng manh của lá chắn, nên nên dùng lá chắn bện che phủ lá chắn để tăng thêm độ bền và độ bền uốn cho vòng đời của cáp.

Lựa chọn trình kết nối
Việc chọn đầu nối phù hợp cho cáp công nghiệp có thể là một nhiệm vụ khó khăn vì các lựa chọn và tùy chọn dường như vô hạn. Một cách đơn giản để chọn đầu nối là hãy nhớ rằng tiêu chí bạn sử dụng để chọn cáp là điểm khởi đầu tốt.

Các đầu nối ở cuối cáp sẽ phải hoạt động trong cùng một môi trường và đối mặt với những thách thức giống nhau. Vì vậy, các đầu nối cần phải đáp ứng các tiêu chuẩn hiệu suất tương tự như cáp.
