Sự khác biệt chính giữa cáp nguồn và cáp điều khiển

Cáp nguồn và cáp điều khiển là loại cáp thiết bị đo đạc được sử dụng trong môi trường công nghiệp và phát điện. Các loại cáp này gần như giống nhau ở một số khía cạnh nhất định nhưng cũng có nhiều điểm khác biệt. Cả hai loại cáp dành cho ứng dụng điện và điều khiển đều được làm bằng PVC, XLPE, PE, dây thép hoặc vỏ bọc, dây dẫn đơn và đa dây, và vỏ bọc.

Về cơ bản, cáp nguồn là loại cáp dùng để truyền tải điện năng từ nguồn đến các thiết bị. Nó cũng có thể được sử dụng trong các cơ sở sản xuất công nghiệp và cung cấp năng lượng nội bộ. Mặt khác, cáp điều khiển là loại cáp kết nối các thiết bị hiện trường khác nhau từ phòng điều khiển. Nó thường được tạo ra để gửi tín hiệu từ thiết bị điều khiển, điều khiển tự động hóa cũng như đo lường và điều chỉnh. Đọc tiếp để tìm hiểu thêm về sự khác biệt giữa cáp nguồn và cáp điều khiển.

Chức năng
Dây cáp điện được coi là nền tảng của hệ thống điện để truyền tải và phân phối điện năng khổng lồ. Năng lượng thấp và năng lượng cao đều được truyền đến thiết bị từ nguồn. Các loại cáp điện này thường được sử dụng trên đường dây chính của hệ thống điện để truyền tải và phân phối điện ở mọi cấp điện áp, từ 1 kV đến 500 kV trở lên.

Mặt khác, cáp điều khiển chủ yếu được sử dụng để phân phối điện từ các điểm phân phối đến các thiết bị điện và thiết bị điện khác nhau. Dòng điện chạy qua cáp điều khiển nhỏ hơn nhiều so với cáp nguồn. Người ta có thể tìm thấy cáp điều khiển có cấp điện áp tối thiểu từ 300 V đến 500 V và tiết diện 0,75 mm2. Trong khi đó, tiết diện của cáp nguồn lớn hơn nhiều lần so với cáp điều khiển, có khi lên tới 630 mm2.

Về chức năng, cáp điện được sử dụng trong các đường dây phát điện, truyền tải, biến đổi, phân phối và cung cấp điện. Mặt khác, cáp điều khiển được sử dụng để truyền trực tiếp năng lượng điện từ điểm phân phối điện đến các thiết bị và dụng cụ điện khác nhau.

Che chắn
Dây cáp điện thường được sử dụng để truyền tải và phân phối điện năng cho các chức năng lớn trên đường dây chính của hệ thống điện. Mặt khác, cáp điều khiển thường được sử dụng cho mục đích tự động hóa, điều khiển và đo lường. Cáp điều khiển có khả năng chống nhiễu hoặc nhiễu tín hiệu tuyệt vời.

Do đó, cáp điều khiển được coi là phù hợp để gửi tín hiệu điện áp thấp, trong khi cáp nguồn có khả năng truyền năng lượng cao hơn. Trong quá trình đặt cáp điều khiển, điều cần thiết là phải tạo khoảng cách với cáp điện khoảng 0,2 mét để khắc phục ảnh hưởng của nhiễu điện từ (EMI).

Lớp phủ và cách nhiệt
Khi nói đến cáp điện, thường có các yêu cầu về khả năng chống chịu lực kéo, nhiệt độ, ăn mòn và nén. Ngược lại, yêu cầu của cáp điều khiển tương đối thấp. Vì vậy, hầu hết vỏ bọc và lớp cách điện của cáp nguồn đều dày hơn so với cáp điều khiển.

Vì cáp điện được sử dụng trong môi trường hoạt động và truyền nhiều năng lượng nên chúng cần có lớp vỏ bọc tuyệt vời. Vỏ bọc của cáp điện rất chắc chắn và có khả năng chống lại một loạt các yếu tố bên ngoài, chẳng hạn như nhiệt độ và sự ăn mòn. Cáp điều khiển không cần phải có vỏ bọc tương tự và chúng thường có lớp cách điện PVC thông thường.

4 lý do tại sao đồng được sử dụng trong cáp điện

Đồng có nhiều lợi ích khiến nó trở thành vật liệu phổ biến trong sản xuất. Một trong những lĩnh vực mà đồng có giá trị nhất là trong hệ thống dây điện. Cáp điện đồng được tìm thấy trong các ứng dụng điện gần như ở khắp mọi nơi. Thợ điện, trung tâm dữ liệu, công ty xây dựng, v.v. sử dụng cáp đồng vì nhiều lý do. Hãy đọc tiếp để tìm hiểu bốn lý do tại sao đồng được sử dụng làm cáp điện.

Độ dẫn điện cao

Đồng là một trong những kim loại có tính dẫn điện cao nhất trên thị trường. Trên thực tế, đồng chỉ đứng thứ hai sau bạc trong bảng xếp hạng độ dẫn điện. Nhờ tính dẫn điện cao, đồng có thể dễ dàng truyền tải điện, khiến nó trở thành vật liệu lý tưởng để làm dây điện. Đồng cho phép dòng điện truyền đi một khoảng cách xa hơn, giúp các nhà sản xuất tạo ra các dây cáp dài hơn. Cáp được chế tạo từ vật liệu đồng có hiệu suất và hiệu quả vượt trội hơn so với cáp được làm bằng vật liệu khác như nhôm.

Độ dẻo cao cấp

Đồng là một kim loại thuận tiện để gia công do tính dẻo của nó, đó là mức độ bạn có thể biến dạng nó mà không bị gãy. Vật liệu này rất dễ uốn và linh hoạt, lý tưởng để sản xuất cáp điện. Bởi vì nhiều dây cáp điện chạy xuyên qua trần, tường, sàn và
các thiết bị, chúng cần phải linh hoạt và phù hợp với nhiều không gian khác nhau.

Dây đồng có thể uốn cong và tạo thành nhiều hình dạng khác nhau mà không làm mất điện năng hoặc hiệu suất. Độ dẻo được nâng cao này cũng đảm bảo cáp ít hư hỏng hơn khi ở trong không gian lưu trữ chật hẹp hoặc quấn quanh cột, mang lại khả năng sử dụng lâu dài.

Điện trở hữu ích

Đồng cũng có điện trở hữu ích để sử dụng trong hệ thống dây điện. Nó có tính năng chống ăn mòn, lý tưởng cho sự an toàn và hiệu suất. Khả năng chống ăn mòn này xảy ra do lớp oxit hình thành trên bề mặt của nó theo thời gian. Nhờ có lớp này nên vật liệu này có tốc độ ăn mòn rất chậm, tăng tuổi thọ và ngăn ngừa rỉ sét, đảm bảo duy trì các chức năng trong môi trường có độ ẩm trong không khí.

Đồng còn có khả năng chịu nhiệt vượt trội. Điều này giúp giữ cho dây cáp điện không bị quá nóng và gây cháy. Hệ thống dây điện bằng đồng có thể giúp giảm bớt sự xuất hiện của các vụ cháy nhà ở và tòa nhà thương mại. Những điện trở này rất lý tưởng để sử dụng trong hệ thống dây điện vì chúng thúc đẩy sự an toàn trong bất kỳ ứng dụng nối dây nào.

Không tốn kém và có thể truy cập

Vật liệu này có giá cả phải chăng hơn các kim loại khác. Đồng rẻ hơn so với các chất dẫn điện khác, bao gồm bạc và vàng. Bạn có thể đạt được kết quả dẫn điện tốt hơn bằng đồng với mức giá thấp hơn. Ngoài ra, đồng dễ tiếp cận hơn do tính hữu ích của nó trong hệ thống cáp và các ứng dụng khác. Bạn có thể tìm thấy nhiều nhà cung cấp và mỏ đồng trên toàn thế giới cung cấp tấm đồng, dây điện, v.v. cho hoạt động sản xuất.

Xu hướng thị trường cáp điện

Những điều bạn cần biết về cáp điện



Xếp hạng hiện tại thực tế của cáp - Các yếu tố giảm tải là có thật

Bảng định mức dòng điện của cáp điện do nhà sản xuất cáp công bố đưa ra giá trị 'định mức dòng điện tiêu chuẩn'. Đây là dòng điện liên tục an toàn tối đa mà cáp có thể mang theo trong điều kiện tiêu chuẩn. Ở Nam Phi, các điều kiện tiêu chuẩn giả định nhiệt độ không khí là 30 độ, cáp được che nắng, nhiệt độ đất tối đa của cáp chôn là 20 độ và không có nhiều cáp chạm vào nhau hoặc ở gần nhau. nhau.

Ngoài ra còn có các điều kiện tiêu chuẩn khác về độ cao, điện trở suất của đất, độ sâu chôn lấp, v.v. Nếu bất kỳ điều kiện thực tế nào tại địa điểm kém hơn tiêu chuẩn hoặc có thể trở nên tồi tệ hơn trong suốt thời gian sử dụng của cáp thì việc giảm định mức dòng điện tiêu chuẩn một cách thích hợp là cần thiết để dây cáp điện không bị quá nóng. Điều ngược lại cũng được áp dụng; ví dụ, cáp chôn trong đất đầm lầy có thể sẽ có điện trở suất nhiệt của đất tốt hơn nhiều so với tiêu chuẩn và định mức dòng điện của cáp có thể được định mức lại một cách thích hợp trở lên.



Cáp một lõi rất khác so với cáp ba hoặc bốn lõi và nên được lắp đặt khác nhau

Khi kích thước dây dẫn của cáp được yêu cầu khá lớn thì thường không có khả năng mua được cáp ở dạng cáp ba hoặc bốn lõi vì đơn giản là nó quá lớn để xử lý. Trong những trường hợp như vậy, cần phải sử dụng cáp một lõi. Các loại cáp này cần được lắp đặt cẩn thận và xử lý khác với cáp ba hoặc bốn lõi vì những lý do sau:

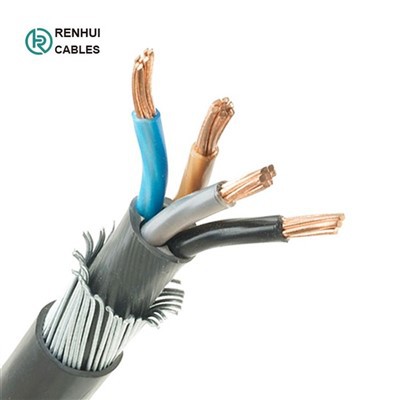

Trong cáp ba hoặc bốn lõi, có một trường điện từ cân bằng bên trong lớp giáp và do đó, không thể có điện áp cảm ứng vào lớp giáp này. Trong trường hợp cáp một lõi, bên trong màn chắn kim loại hoặc áo giáp của mỗi lõi, có một trường điện từ chỉ phát sinh từ một pha và điều này sẽ tạo ra một điện áp vào bất kỳ vỏ bọc kim loại nào xung quanh. Những vỏ bọc kim loại này bao gồm màn chắn băng đồng, vỏ bọc chì và áo giáp.

Trong trường hợp cáp ba hoặc bốn lõi, thông lệ là liên kết lớp giáp ở cả hai mặt của cáp với đất. Trong trường hợp cáp một lõi, điều này không phải lúc nào cũng được khuyến khích vì dòng điện cảm ứng có thể tạo ra dòng điện tuần hoàn lớn trong vòng áo giáp.

Trong trường hợp vỏ kim loại của cáp một lõi được nối đất một điểm (chỉ nối đất ở một phía), điện áp cảm ứng sẽ xuất hiện ở đầu kia (đầu không nối đất) của cáp, giữa vỏ kim loại và đất và giữa chính vỏ bọc kim loại. . Khi lắp đặt cáp một lõi, dù là LV hay MV, bạn nên tham khảo ý kiến ​​chuyên gia để đạt được giải pháp tối ưu và tránh các sự cố cáp đáng xấu hổ do các điện áp cảm ứng hoặc dòng điện tuần hoàn này.
