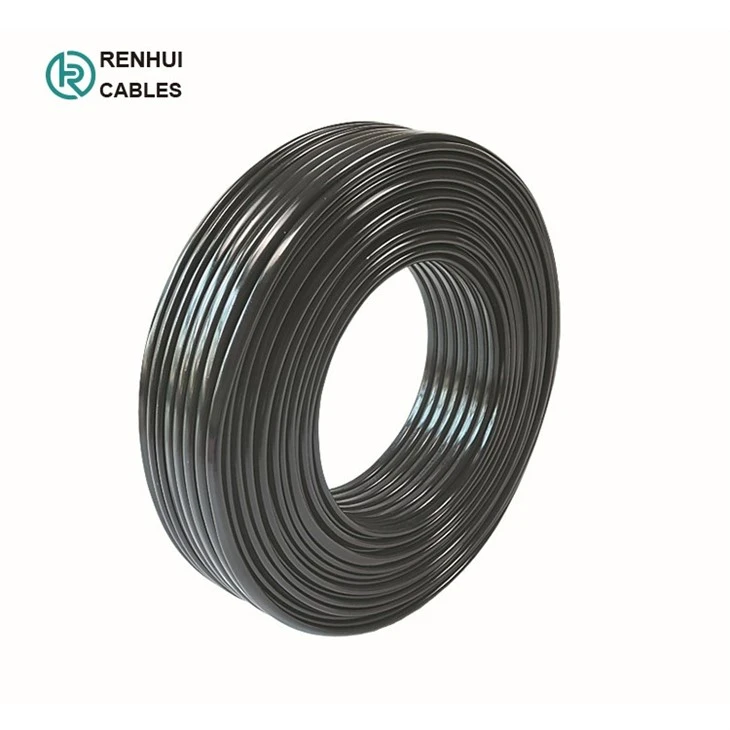

dây cáp đồng
 |
 |
 |
Tiêu chuẩn:BS6004, IEC60227, HD21,GB/T5023 (H07V-U/H07V-R/H07V-K)
đánh giáVôn:450/750V
Ứng dụng:
Cáp công nghiệp.
Các loại cáp này được thiết kế để sử dụng làm dây cố định trong các ứng dụng điện và chiếu sáng trong nước, Công nghiệp như phụ kiện chiếu sáng, thiết bị gia dụng, thiết bị chuyển mạch và thiết bị điều khiển, chúng có thể được sử dụng trong ống dẫn hoặc ống dẫn hoặc gắn trên bề mặt khi được sử dụng làm dây nối đất.
Sự thi công:
|
-Dây dẫn bằng đồng trơn hoặc bị mắc kẹt
-Cách điện PVC (cách điện XLPE hoặc cách điện LSZH) |
|
màu cách nhiệt: Xanh lục, Vàng, Xanh lam, Đỏ, Xanh lục/Vàng, Đen, Trắng cũng có sẵn.
Đặc điểm kỹ thuật
- Điện áp thử nghiệm: 2500V
- Bán kính uốn nhỏ nhất:
Lên đến 10 mm2: 3xđường kính tổng thể;
10 mm2đến 25 mm2: 4xđường kính tổng thể;
Trên 25 mm2: 5x đường kính tổng thể
- Nhiệt độ hoạt động: -0 độ đến cộng 70 độ /105 độ
- Nhiệt độ ngắn mạch: cộng 160 độ
- Chống cháy: IEC 60332.1
- Điện trở cách điện: 10 MΩ x km
Thông số cáp
|
Ký hiệu mã hài hòa: Dây dẫn rắn: H07V-U Dây dẫn bện: H07V-R Sự thi công: Dây dẫn - đồng loại 1, đồng rắn hoặc đồng loại 2, được bện, như được chỉ ra bên dưới. Cách điện - PVC loại TI4.Màu sắc cho lõi |
|
||||
|
Diện tích mặt cắt danh nghĩa của dây dẫn (mm2) |
Lớp dây dẫn |
Độ dày xuyên tâm của lớp cách nhiệt (mm) |
Đường kính tổng thể |
Điện trở cách điện tối thiểu ở 70 độ (MΩ.km) |
|
|
Giơi hạn dươi (mm) |
Giới hạn trên (mm) |
||||
|
1.5 1.5 2.5 2.5
4 4 6 6 10 10
16 25 35 50 70 95 120 150 185 240 300 400 500 630 |
1 2 1 2
1 2 1 2 1 2
2 2 2 2 2 2 2 2 2 2 2 2 2 2 |
0.7 0.7 0.8 0.8
0.8 0.8 0.8 0.8 1.0 1.0
1.0 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0 2.2 2.4 2.6 2.8 2.8 |
2.6 2.7 3.2 3.3
3.6 3.8 4.1 4.3 5.3 5.6
6.4 8.1 9.0 10.6 12.1 14.1 15.6 17.3 19.3 22.0 24.5 27.5 30.5 34.0 |
3.2 3.3 3.9 4.0
4.4 4.6 5.0 5.2 6.4 6.7
7.8 9.7 10.9 12.8 14.6 17.1 18.8 20.9 23.3 26.6 29.6 33.2 36.9 41.1 |
0.011 0.010 0.010 0.0099
0.0087 0.0082 0.0074 0.0070 0.0072 0.0067
0.0056 0.0053 0.0046 0.0046 0.0040 0.0039 0.0035 0.0035 0.0035 0.0034 0.0033 0.0031 0.0030 0.0027 |
|
Chỉ định mã hài hòa: H07V-K Sự thi công: Dây dẫn - đồng loại 5, linh hoạt Cách nhiệt - PVC loại TI1. |
|
||||
|
Diện tích mặt cắt danh nghĩa của dây dẫn (mm2) |
Lớp dây dẫn |
Độ dày xuyên tâm của lớp cách nhiệt (mm) |
Đường kính tổng thể |
Điện trở cách điện tối thiểu ở 70 độ (MΩ.km) |
|
|
Giơi hạn dươi (mm) |
Giới hạn trên (mm) |
||||
|
1.5 2.5 4 6 10
16 25 35 50 70 95
120 150 185 240
|
5 5 5 5 5
5 5 5 5 5 5
5 5 5 5 |
0.7 0.8 0.8 0.8 1.0
1.0 1.2 1.2 1.4 1.4 1.6
1.6 1.8 2.0 2.2
|
2.8 3.4 3.9 4.4 5.7
6.7 8.4 9.7 11.5 13.2 15.1
16.7 18.6 20.6 23.5
|
3.4 4.1 4.8 5.3 6.8
8.1 10.2 11.7 13.9 16.0 18.2
20.2 22.5 24.9 28.4 |
0.010 0.0095 0.0078 0.0068 0.0065
0.0053 0.0050 0.0043 0.0042 0.0036 0.0036
0.0032 0.0032 0.0032 0.0031 |
tiến độ sản xuất
Giấy chứng nhận:
 |
 |
đóng gói:
-Trống gỗ thép (khử trùng)
Chiều dài cáp trong mỗi trống: 1000m/2000m hoặc theo yêu cầu chiều dài cáp thực tế.
-Kích thước trống:
Theo chiều dài cáp và kích thước thùng chứa
Để báo cho bạn giá chính xác, vui lòng cho chúng tôi biết số lượng chiều dài cáp cần thiết của bạn. Số lượng lớn hơn, lợi ích giảm giá nhiều hơn đã sẵn sàng cho bạn!
-Cảng giao dịch:
Thanh Đảo, hoặc các cảng khác theo yêu cầu của bạn.
-Vận tải đường biển:
Báo giá FOB/C&F/CIF đều có sẵn.
Chú phổ biến: cáp đồng, nhà sản xuất cáp đồng Trung Quốc, nhà cung cấp, nhà máy
