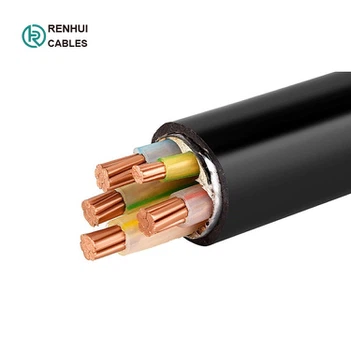

Cáp điện cách điện XLPE PVC
1. Ứng dụng: Cáp điện cách điện XLPE PVC
Các loại cáp cách điện XLPE Cáp IEC 60502-1 này được sử dụng để cấp điện trong hệ thống lắp đặt điện áp thấp. Chúng thích hợp để lắp đặt trong nhà và ngoài trời, trong ống dẫn cáp, dưới lòng đất, trong các trạm điện và trạm chuyển mạch, phân phối năng lượng cục bộ, công nghiệp thực vật, nơi không có nguy cơ hư hỏng cơ học.
 |
 |
 |

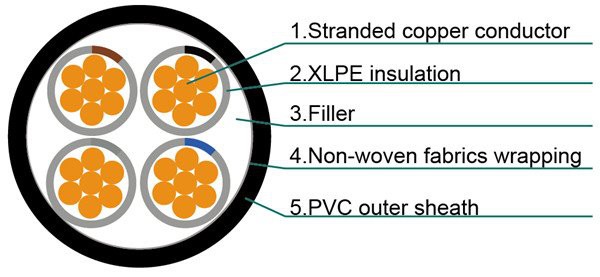

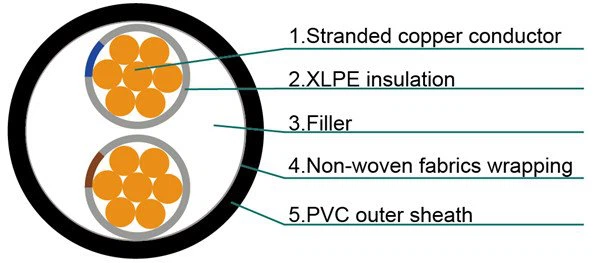

2. Thi công: Cáp điện cách điện XLPE PVC
-Dây dẫn
Dây dẫn bằng đồng nguyên khối Loại 1, Dây dẫn bằng đồng bện Loại 2 theo tiêu chuẩn IEC 60228, BS EN 60228.
-Vật liệu cách nhiệt
Chất liệu XLPE
-Mã màu
Mã màu (1):
1 lõi: Trong suốt, đỏ hoặc đen
2 lõi: Đỏ, Đen
3 lõi: Đỏ, Vàng, Xanh
4 lõi: Đỏ, Vàng, Xanh, Đen
5 lõi: Đỏ, Vàng, Xanh lam, Đen, Xanh lục
Trên 5 lõi: Lõi đen với chữ số màu trắng
Mã màu (2):
1 lõi: Trong suốt, Nâu hoặc Xanh
2 lõi: Nâu hoặc xanh
3 lõi: Nâu, Đen, Xám
4 lõi: Xanh, Nâu, Đen, Xám
5 lõi: Xanh/Vàng, Xanh lam, Nâu, Đen, Xám
Trên 5 lõi: Lõi đen với chữ số màu trắng
-Vỏ bọc bên ngoài:PVC ép đùn.
 |
 |
 |
3. Tiêu chuẩn:
Cáp IEC{0}}
Ít khói (acc. EN 61034-2)
Acc chống cháy VN 50265-2-1
4. Thông số cáp: Cáp điện cách điện XLPE PVC
|
Lõi đơn |
|
|||
|
Mặt cắt danh nghĩa |
Đường kính dây dẫn (xấp xỉ) |
Độ dày cách nhiệt danh nghĩa |
Độ dày vỏ danh nghĩa |
Đường kính tổng thể (xấp xỉ) |
|
mm^2 |
Mm |
Mm |
Mm |
mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Hai lõi |
|
|||
|
Mặt cắt danh nghĩa |
Đường kính dây dẫn (xấp xỉ) |
Độ dày cách nhiệt danh nghĩa |
Độ dày vỏ danh nghĩa |
Đường kính tổng thể (xấp xỉ) |
|
mm^2 |
Mm |
mm |
Mm |
Mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Ba lõi |
|
|||
|
Mặt cắt danh nghĩa |
Đường kính dây dẫn (xấp xỉ) |
Độ dày cách nhiệt danh nghĩa |
Độ dày vỏ danh nghĩa |
Đường kính tổng thể (xấp xỉ) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Bốn lõi |
|
|||
|
Mặt cắt danh nghĩa |
Đường kính dây dẫn (xấp xỉ) |
Độ dày cách nhiệt danh nghĩa |
Độ dày vỏ danh nghĩa |
Đường kính tổng thể (xấp xỉ) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
Đa lõi |
|
|||
|
Mặt cắt danh nghĩa |
Đường kính dây dẫn (xấp xỉ) |
Độ dày cách nhiệt danh nghĩa |
Độ dày vỏ danh nghĩa |
Đường kính tổng thể (xấp xỉ) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
5.Đóng gói: Trống gỗ xuất khẩu.
 |
 |
6.Nhà máy
Shandong Renhui Cable Co., Ltd. được thành lập vào năm 2010, tọa lạc tại thành phố Tế Nam, tỉnh Sơn Đông, Trung Quốc. Công ty có diện tích 50 nghìn mét vuông, vốn đăng ký 5 triệu RMB, có 100 nhân viên và công nhân. Chúng tôi là nhà sản xuất cáp chuyên nghiệp tại Trung Quốc.
Các sản phẩm chủ yếu bao gồm cáp hạ thế và trung thế, cáp cách điện PVC, cáp cách điện XLPE, cáp điều khiển, cáp truyền thông, cáp cao su, cáp mỏ, cáp hàn, cáp tàu, cáp bó trên không và các loại cáp tùy chỉnh liên quan khác. Các loại cáp này được sử dụng trong luyện kim điện, Công nghiệp dầu khí, Nhà máy điện, Mỏ, Cảng và Kỹ thuật kiến trúc, và các lĩnh vực khác.
Các sản phẩm đã được bán cho 50 quốc gia và khu vực trên thế giới, như Đức, Pháp, Dubai, Oman, Singapore, Việt Nam, Pakistan, Philippines, Sri Lanka, Tanzania, Yemen, Kenya, Mông Cổ, Nga, Algeria, Bahrain, Brazil , Chilê, Síp, Indonesia, Iran, Malaysia.
 |
 |
 |
 |
