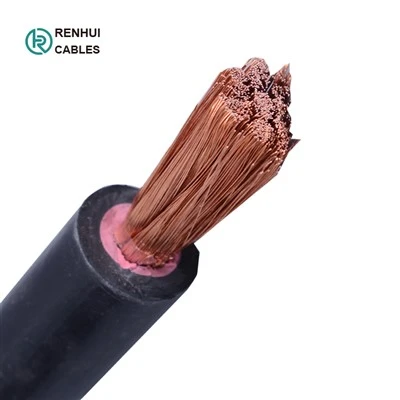

Cáp cao su H05RR-F 3X1.0mm2 3X1.5mm2 4X1.5mm2 4X2.5mm2
1. Ứng dụng, Cáp 300/500V H05RR-F
Ống cao su nhẹ để kết nối các thiết bị điện có ứng suất cơ học từ thấp đến trung bình trong nhà và văn phòng trong phòng khô và ẩm ướt nhưng không thích hợp để sử dụng lâu dài ngoài trời.
 |
 |
 |
2. Vẽ cáp, cáp 300/500V H05RR-F
 |
 |
 |
 |
 |
 |

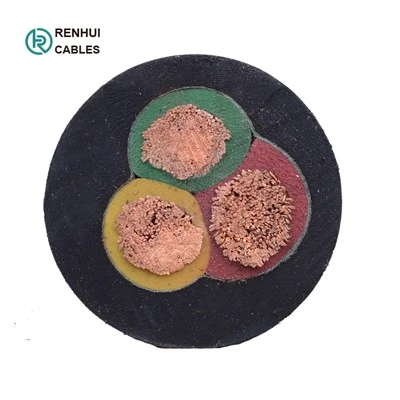

3. Cấu tạo, cáp 300/500V H05RR-F
-Conductor:Dây dẫn đồng linh hoạt loại 5
-Cách điện: Cách điện cao su ethylene propylene
-Filler: dây điền (Theo yêu cầu sản xuất)
-Băng dính
-Vỏ ngoài: Vỏ cao su
4.Thông số kỹ thuật, Cáp 300/500V H05RR-F
1 Lõi:1.0~400mm2
2 lõi:1.0~95mm2
3~5 lõi:1.0~150mm2
3+1 Lõi:2,5~150mm2
3+2 Lõi:2,5~150mm2
4+1 Lõi:2,5~150mm2
5. Nhận dạng lõi, cáp 300/500V H05RR-F
1 lõi: Xám (Đen)
2 lõi: Nâu, xanh
3 lõi: Nâu, xanh dương, Vàng / xanh
4 lõi, 3+1 lõi: Nâu, xanh lam, Xám, Vàng/xanh lục
5 lõi, 3+2Lõi, 4+1 lõi: Nâu, Xanh lam, Đen, Xám, Vàng/xanh lục
6.Thông số kỹ thuật, Cáp 300/500V H05RR-F
Điện áp định mức (U{0}}/U):300/500V
Điện áp tối đa (Um): 1.1U
Tối đa. Nhiệt độ hoạt động của dây dẫn导:+60 độ
Nhiệt độ môi trường làm việc:-20 độ ~+45 độ
Nhiệt độ đặt cáp : Lớn hơn hoặc bằng 0 độ
Tối thiểu. Đường kính uốn: 6D
Điện áp thử nghiệm: 2,5KV/5 phút
7.Bảng dữ liệu, cáp 300/500V H05RR-F
|
Số lõi x Diện tích phần danh nghĩa |
Cấu trúc danh nghĩa của dây dẫn |
Trên danh nghĩa |
Trên danh nghĩa |
Trên danh nghĩa |
Trên danh nghĩa |
Điện trở tối đa của dây dẫn |
|
Số X mm² |
Số X mm |
Mm |
Mm |
mm |
kg/km |
Nhỏ hơn hoặc bằng (Ω/km) |
|
Cáp Cao Su Nhẹ Tròn H05RR-F 300/500V |
||||||
|
2x0.75 |
24X0.20 |
0,6 |
0.8 |
6.1 |
53 |
26.7 |
|
2x1.0 |
32X0.20 |
0,6 |
0.9 |
6.6 |
64 |
20 |
|
2x1.5 |
30X0.25 |
0,8 |
1 |
7.8 |
95 |
13.7 |
|
2x2.5 |
50X0.25 |
0,9 |
1.1 |
9.2 |
140 |
8.21 |
|
2x4.0 |
56X0.30 |
1,0 |
1,2 |
10.8 |
180 |
4.95 |
|
3x0.75 |
24X0.20 |
0,6 |
0.8 |
6.6 |
65 |
26.7 |
|
3x1.0 |
32X0.20 |
0,6 |
0.9 |
7.0 |
77 |
20 |
|
3x1.5 |
30X0.25 |
0,8 |
1 |
8.4 |
115 |
13.7 |
|
3x2.5 |
50X0.25 |
0,9 |
1.1 |
9.9 |
170 |
8.21 |
|
3x4.0 |
56X0.30 |
1,0 |
1.2 |
11.7 |
240 |
4.95 |
|
4x0.75 |
24X0.20 |
0,6 |
0.8 |
7.3 |
80 |
26.7 |
|
4x1.0 |
32X0.20 |
0,6 |
0.9 |
7.6 |
95 |
20 |
|
4x1.5 |
30X0.25 |
0,8 |
1.0 |
9.4 |
145 |
13.7 |
|
4x2.5 |
50X0.25 |
0,9 |
1.1 |
11.1 |
210 |
8.21 |
|
4x4.0 |
56X0.30 |
1,0 |
1.2 |
13 |
300 |
4.95 |
|
5x0.75 |
24X0.20 |
0,6 |
0.8 |
8.1 |
100 |
26.7 |
|
5x1.0 |
32X0.20 |
0,6 |
0.9 |
8.4 |
115 |
20 |
|
5x1.5 |
30X0.25 |
0,8 |
1.0 |
10.3 |
170 |
13.7 |
|
5x2.5 |
50X0.25 |
0,9 |
1.1 |
12.4 |
255 |
8.21 |
|
5x4.0 |
56X0.30 |
1,0 |
1.2 |
14.5 |
355 |
4.95 |
8. Tiến độ sản xuất
9.Giấy chứng nhận:
 |
 |
10. Đóng gói:
-Trống gỗ thép (khử trùng)
Chiều dài cáp trong mỗi trống: 1000m/2000m hoặc theo yêu cầu chiều dài cáp thực tế.
-Kích thước trống:
Theo chiều dài cáp và kích thước thùng chứa
Để báo cho bạn giá chính xác, vui lòng cho chúng tôi biết số lượng chiều dài cáp cần thiết của bạn. Số lượng lớn hơn, nhiều ưu đãi chiết khấu hơn đã sẵn sàng dành cho bạn!
-Cảng giao dịch:
Thanh Đảo hoặc các cảng khác theo yêu cầu của bạn.
-Vận tải đường biển:
Báo giá FOB/C&F/CIF đều có sẵn.
 |
 |
 |
