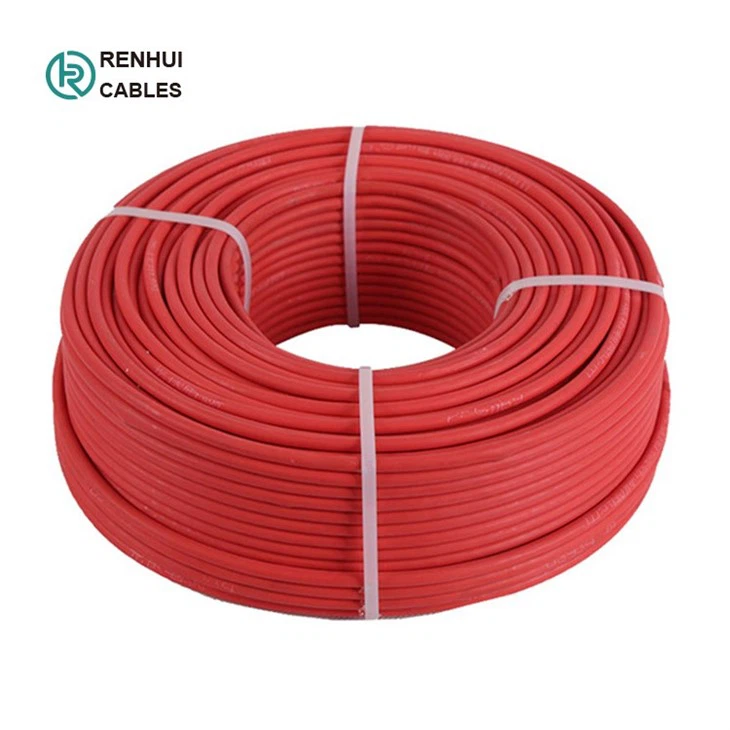

H1Z2Z2-K
1.Tiêu chuẩn điều hành:
H1Z2Z2-K đề cập đến dự thảo ban đầu được thực hiện bởi nhóm làm việc cáp hệ thống PV của Ủy ban Tiêu chuẩn Đức (Thông số Kỹ thuật 2PFG1169/08.2007 ).
2.H1Z2Z2-K Loại cáp:
Cáp H1Z2Z2-K: Dây đồng dẻo mạ thiếc Không có lớp cách điện Halogen PO & Cáp hệ thống quang điện có vỏ bọc.
3. Ứng dụng:
Cáp linh hoạt lõi đơn, phù hợp để sử dụng lâu dài, ngoài trời và trong nhà, để di chuyển tự do, treo tự do và lắp đặt cố định. Lắp đặt cả trong ống dẫn và ống dẫn trên, trong hoặc dưới thạch cao cũng như trong các thiết bị
Cáp linh hoạt một lõi rất linh hoạt và được sử dụng trong nhiều ứng dụng. Chúng thường được sử dụng trong lắp đặt điện trong nhà, tòa nhà thương mại và cơ sở công nghiệp. Ưu điểm của cáp linh hoạt một lõi bao gồm tính linh hoạt và khả năng phục hồi của chúng, khiến chúng trở nên lý tưởng để sử dụng ở những khu vực có độ rung và chuyển động cao. Chúng cũng dễ lắp đặt, khiến chúng trở thành một lựa chọn hấp dẫn cho các nhà thầu và thợ điện.
Một trong những ưu điểm chính của việc sử dụng cáp linh hoạt một lõi là độ bền cao của chúng. Các loại cáp này được thiết kế để chịu được các điều kiện vận hành khắc nghiệt, bao gồm tiếp xúc với nhiệt, hóa chất và độ ẩm. Chúng cũng có khả năng chống mài mòn cao và có thể chịu uốn và uốn liên tục, làm cho chúng trở nên lý tưởng để sử dụng ở những khu vực có mức độ rung động cao. Chúng thường rẻ hơn các loại cáp khác, chẳng hạn như cáp nhiều lõi và dễ sử dụng lắp đặt có thể giảm thêm chi phí cho các nhà thầu và thợ điện.
Một lợi ích khác của cáp linh hoạt một lõi là khả năng mang dòng điện cao. Điều này làm cho chúng trở nên lý tưởng để sử dụng trong các ứng dụng công suất cao, nơi truyền tải điện hiệu quả và đáng tin cậy là điều cần thiết.
cáp linh hoạt một lõi có hiệu quả chi phí cao, làm cho chúng trở thành một lựa chọn hấp dẫn cho nhiều hệ thống lắp đặt điện.
4.Sự thi công
|
Nhạc trưởng |
Dây đồng dẻo đóng hộp |
|
|
Vật liệu cách nhiệt |
Không cách nhiệt Halogen PO |
|
|
vỏ bọc |
Không có vỏ bọc Halogen PO |
|
|
|
|
|
|
|
 |
|
5.Đặc điểm cáp
|
Người mẫu |
Cáp năng lượng mặt trời H1Z2Z2-K |
|
Nhạc trưởng |
Dây đồng đóng hộp, loại 5 (theo tiêu chuẩn IEC 60228) |
|
Vật liệu cách nhiệt |
Không cách điện Halogen PO |
|
vỏ bọc |
Không có vỏ Halogen PO |
|
Điện áp định mức |
điện xoay chiều 0.6/1KV |
|
điện áp một chiều 1,8KV |
|
|
Phạm vi nhiệt độ |
-40 độ ~ cộng thêm 90 độ, khô/ẩm |
|
Nhiệt độ làm việc tối đa của dây dẫn |
120 độ |
|
Trong thời gian ngắn mạch |
200 độ |
|
Tiêu chuẩn |
EN 2PFG 1169 |
6.Thông số
|
Kiểu |
Đi qua Khu vực cắt ngang (mm2) |
cấu trúc dây dẫn (Sợi /mm) |
Đường kính (mm) |
độ dày cách nhiệt (mm) |
độ dày vỏ bọc (mm) |
đường kính cáp (mm) |
điện trở một chiều ở 20 độ (Ω/km) |
|
H1Z2Z2-K |
1.5 |
48/0.2 |
1.6 |
1.0 |
0.8 |
5.2 |
12.2 |
|
H1Z2Z2-K |
2.5 |
77/0.2 |
2.0 |
1.0 |
0.8 |
5.6 |
7.56 |
|
H1Z2Z2-K |
4 |
56/0.3 |
2.6 |
1.0 |
0.9 |
6.4 |
4.7 |
|
H1Z2Z2-K |
6 |
84/0.3 |
3.2 |
1.0 |
0.9 |
7.0 |
3.11 |
|
H1Z2Z2-K |
10 |
77/0.41 |
4.4 |
1.0 |
0.9 |
8.2 |
1.84 |
|
H1Z2Z2-K |
16 |
119/0.41 |
5.5 |
1.0 |
1.1 |
9.7 |
1.16 |
|
H1Z2Z2-K |
25 |
189/0.41 |
6.5 |
1.2 |
1.2 |
11.3 |
0.734 |
|
H1Z2Z2-K |
35 |
244/0.41 |
7.5 |
1.2 |
1.2 |
12.3 |
0.529 |
7. Gói hàng
|
|
|
