1.Đăng kí (Cáp gói trên không):
Cáp gói trên không để truyền tải điện, được sử dụng để xây dựng lại các khu vực đô thị và rừng, có thể cải thiện độ an toàn và độ tin cậy của lưới dây điện.
2.Tiêu chuẩn(Cáp gói trên không):
BS7870, HD626, NF33, IEC228, IEC209, IEC60502
3.Cấu tạo cáp(Cáp gói trên không):
Cáp ABC (Cáp đi kèm trên không) là các dây nhôm cấp EC được bện đồng tâm, được cách điện bằng polyethylene liên kết chéo (XLPE) hoặc polyethylene (PE) có khả năng chống chịu thời tiết đen. Cách điện của ruột dẫn được đánh dấu bằng các gờ dọc để xác định pha.
4.Tham số(Cáp gói trên không):
Cáp ABC (Cáp đi kèm trên không) | ||||||
ĐẶC ĐIỂM KỸ THUẬT mm² | Cấu trúc dây dẫn (AL nén) (Số / mm) | Vật liệu cách nhiệt | Độ dày cách nhiệt (mm) | Khoảng Đường kính tổng thể (mm) | Khoảng Trọng lượng (kg / km) | Đóng gói mét trên mỗi trống |
2x16 | 7/1.72 | XLPE (HDPE) | 1.2 | 14.6 | 131.4 | 250-4000m |
2x25 | 7/2.15 | 1.2 | 16.8 | 189 | 250-4000m | |
2x35 | 7/2.54 | 1.4 | 19.8 | 264.5 | 250-3500m | |
2x50 | 7/2.92 | 1.4 | 22.6 | 344.1 | 250-3000m | |
2x70 | 19/2.15 | 1.4 | 25.6 | 470 | 250-3000m | |
2x95 | 19/2.54 | 1.6 | 29.8 | 645.5 | 250-3000m | |
3x16 | 7/1.72 | 1.2 | 15.7 | 197.1 | 250-4000m | |
3x25 | 7/2.15 | 1.2 | 18.1 | 283.5 | 250-3500m | |
3x35 | 7/2.54 | 1.4 | 21.3 | 396.7 | 250-3500m | |
3x50 | 7/2.92 | 1.4 | 24.3 | 516.2 | 250-3000m | |
3x70 | 19/2.15 | 1.4 | 27.6 | 705.1 | 250-3000m | |
3x95 | 19/2.54 | 1.6 | 32.1 | 968.2 | 250-3000m | |
4x16 | 7/1.72 | 1.2 | 17.6 | 262.9 | 250-3500m | |
4x25 | 7/2.15 | 1.2 | 20.3 | 378 | 250-3500m | |
4x35 | 7/2.54 | 1.4 | 23.9 | 528.9 | 250-3000m | |
4x50 | 7/2.92 | 1.4 | 27.3 | 688.3 | 250-3000m | |
4x70 | 19/2.15 | 1.4 | 30.9 | 940.1 | 250-3000m | |
4x95 | 19/2.54 | 1.6 | 36 | 1291 | 250-3000m | |
Cáp ABC (Cáp đi kèm trên không) | |||||||
ĐẶC ĐIỂM KỸ THUẬT mm² | Cấu trúc dây dẫn | Vật liệu cách nhiệt | Độ dày cách nhiệt (mm) | Khoảng Đường kính tổng thể (mm) | Khoảng Trọng lượng (kg / km) | Đóng gói mét trên mỗi trống | |
Pha (AL nén) | Trung tính (Hợp kim) | ||||||
(Không ./mm) | Nhôm (Không ./mm) | ||||||
1x16 cộng với 1x16 | 7/1.72 | 7x1.72 | XLPE (HDPE) | 1.2 | 12.5 | 110.1 | 250-4000m |
1x25 cộng với 1x25 | 7/2.15 | 7/2.15 | 1.2 | 14.9 | 163.9 | 250-4000m | |
1x35 cộng với 1x35 | 7/2.54 | 7/2.54 | 1.4 | 17.5 | 229 | 250-3500m | |
1x50 cộng với 1x50 | 7/2.92 | 7/2.92 | 1.4 | 20.1 | 300 | 250-3000m | |
1x70 cộng với 1x70 | 19/2.15 | 19/2.15 | 1.4 | 23.6 | 423.2 | 250-3000m | |
1x95 cộng với 1x95 | 19/2.54 | 19/2.54 | 1.6 | 27.6 | 585.4 | 250-3000m | |
2x16 cộng với 1x16 | 7/1.72 | 7/1.72 | 1.2 | 14.2 | 175.8 | 250-4000m | |
2x25 cộng với 1x25 | 7/2.15 | 7/2.15 | 1.2 | 16.7 | 258.4 | 250-3500m | |
2x35 cộng với 1x35 | 7/2.54 | 7/2.54 | 1.4 | 19.7 | 361.2 | 250-3500m | |
2x50 cộng với 1x50 | 7/2.92 | 7/2.92 | 1.4 | 22.5 | 472.1 | 250-3000m | |
2x70 cộng với 1x70 | 19/2.15 | 19/2.15 | 1.4 | 26.1 | 658.3 | 250-3000m | |
2x95 cộng với 1x95 | 19/2.54 | 19/2.54 | 1.6 | 30.5 | 908.2 | 250-3000m | |
3x16 cộng với 1x16 | 7/1.72 | 7/1.72 | 1.2 | 16.3 | 241.5 | 250-3500m | |
3x25 cộng với 1x25 | 7/2.15 | 7/2.15 | 1.2 | 19.1 | 353.6 | 250-3500m | |
3x35 cộng với 1x35 | 7/2.54 | 7/2.54 | 1.4 | 22.5 | 493.5 | 250-3000m | |
3x50 cộng với 1x50 | 7/2.92 | 7/2.94 | 1.4 | 25.7 | 644.1 | 250-3000m | |
3x70 cộng với 1x70 | 19/2.15 | 19/2.15 | 1.4 | 29.7 | 895.2 | 250-3000m | |
3x95 cộng với 1x95 | 19/2.54 | 19/2.54 | 1.6 | 34.6 | 1233.5 | 250-3000m | |

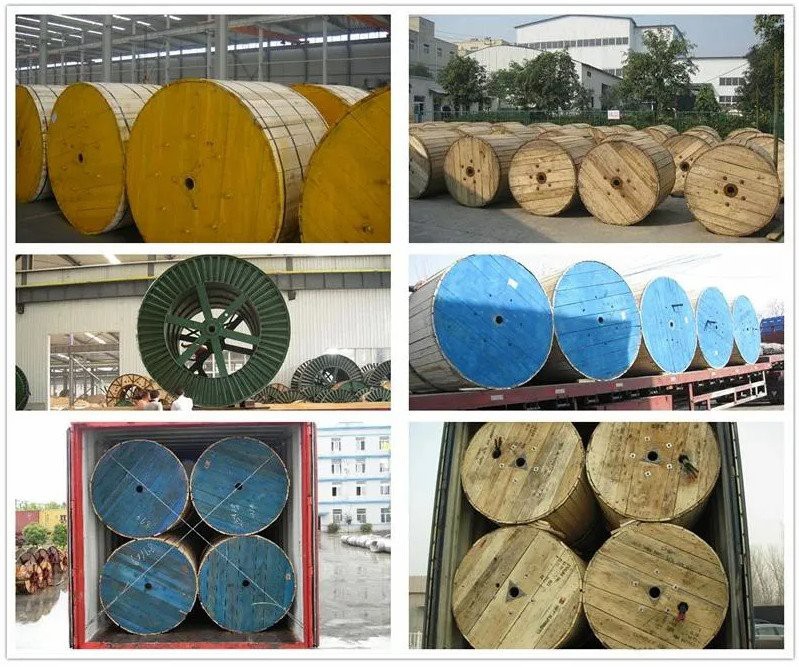

5. đóng gói: Xuất khẩu trống gỗ (Cáp gói trên không):
Chú phổ biến: trên không bó dây cáp
